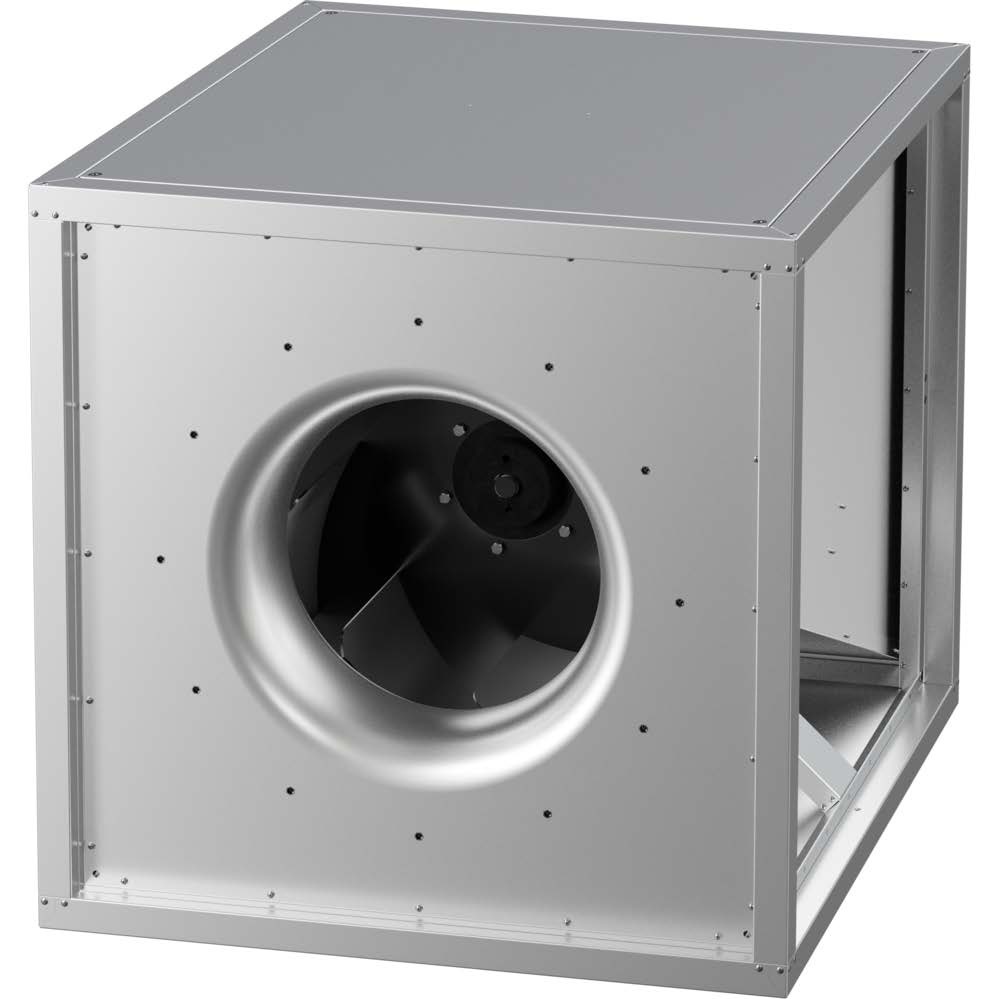

Ventilator centrifugal profesional pentru hotă 9.500 m³/h RUCK MPC 560 D4 T40

RUCK MPC 560 D4 T40 este un ventilator centrifugal profesional de mare capacitate, conceput pentru instalații de ventilație și extracție unde sunt necesare debite ridicate de aer și funcționare continuă.

Cu un debit de aer de până la 9.500 m³/h, construcție robustă din oțel galvanizat și motor IE3 amplasat în afara fluxului de aer, modelul MPC 560 D4 T40 poate fi integrat în instalații profesionale de ventilație și extracție pentru bucătării HoReCa, restaurante și alte aplicații profesionale, cu dimensionarea corespunzătoare a instalației.

Un avantaj important este capacitatea ventilatorului de a lucra cu un mediu transportat cu temperatura de până la 120°C în regim continuu.

Debit de aer de până la 9.500 m³/h

RUCK MPC 560 D4 T40 poate asigura un debit de 9.500 m³/h la o presiune statică de 250 Pa, conform punctului de funcționare indicat în fișa tehnică a producătorului.

Ventilatorul centrifugal cu palete curbate înapoi permite obținerea unui debit ridicat și poate fi utilizat în instalații unde pierderile de presiune generate de tubulatură, filtre și celelalte componente ale sistemului trebuie luate în calcul.

Debitul real obținut după instalare depinde de configurația completă a instalației și de pierderile de presiune existente.

Potrivit pentru instalații profesionale de extracție

Modelul MPC 560 D4 T40 poate fi utilizat în instalații profesionale de ventilație și extracție, inclusiv pentru:

• bucătării profesionale;
• restaurante;
• hoteluri;
• cantine;
• fast-food;
• unități de catering;
• laboratoare de producție alimentară;
• instalații profesionale de ventilație;
• alte aplicații comerciale și industriale.

Pentru utilizarea împreună cu o hotă profesională, ventilatorul trebuie dimensionat în funcție de debitul necesar, dimensiunea hotei, lungimea și diametrul tubulaturii, numărul de coturi, filtrele utilizate și pierderile totale de presiune ale instalației.

Motor amplasat în afara fluxului de aer

Motorul ventilatorului este poziționat în afara fluxului de aer transportat.

Această configurație permite vehicularea unui mediu cu temperaturi de până la 120°C în funcționare continuă, conform specificațiilor producătorului.

Motorul este trifazat, cu eficiență energetică IE3, protecție IP55 și poate fi controlat prin frecvență.

Carcasă dublă, izolată cu vată minerală

Carcasa este realizată din tablă de oțel galvanizat și are construcție cu pereți dubli.

Între pereții carcasei se află un strat de vată minerală de 30 mm.

Această construcție robustă este concepută pentru utilizarea ventilatorului în instalații profesionale.

Direcție de evacuare configurabilă

Pereții laterali ai carcasei sunt demontabili, iar direcția de evacuare poate fi modificată.

Această caracteristică oferă mai multă flexibilitate la proiectarea și montarea instalației de ventilație, în funcție de poziția ventilatorului și traseul tubulaturii.

Partea inferioară a carcasei este prevăzută cu drenaj integrat.

Caracteristici principale

• ventilator centrifugal profesional;
• rotor centrifugal cu palete curbate înapoi;
• debit de aer până la 9.500 m³/h;
• presiune statică 250 Pa la punctul de funcționare de 9.500 m³/h;
• motor IE3;
• motor amplasat în afara fluxului de aer;
• controlabil prin frecvență;
• temperatură a mediului transportat de până la 120°C în funcționare continuă;
• carcasă din oțel galvanizat;
• construcție cu pereți dubli;
• izolație cu vată minerală de 30 mm;
• pereți laterali demontabili;
• direcție de evacuare variabilă;
• drenaj integrat în partea inferioară a carcasei.

Date tehnice RUCK MPC 560 D4 T40

Producător: RUCK Ventilatoren
Model: MPC 560 D4 T40
Cod produs: 157235
Tip ventilator: centrifugal / radial
Debit aer: 9.500 m³/h
Presiune statică: 250 Pa
Presiune ventilator: 261 Pa
Turație la punctul de funcționare: 1.219 rpm
Frecvență la punctul de funcționare: 42 Hz
Temperatura maximă a mediului transportat: 120°C, funcționare continuă
Alimentare echipament: 400 V
Faze: 3~
Protecție electrică echipament: 6 A
Putere nominală motor: 2.200 W
Clasă eficiență motor: IE3
Clasă protecție motor: IP55
Clasă izolație motor: F
Racord: DN 630
Material carcasă: oțel galvanizat
Material rotor: oțel acoperit
Dimensiuni: 900 x 900 x 900 mm
Greutate: 127 kg
Certificări: CE, UKCA

Nivel de zgomot

Conform datelor producătorului, la punctul de funcționare de 9.500 m³/h sunt indicate următoarele niveluri de putere acustică:

• admisie: 85 dB(A);
• evacuare: 88 dB(A);
• radiație prin carcasă: 77 dB(A).

Nivelul sonor perceput efectiv după instalare depinde de poziționarea ventilatorului, tubulatură, distanță și soluțiile de atenuare acustică utilizate.

Controlul debitului de aer

Motorul modelului MPC 560 D4 T40 permite controlul prin frecvență.

Prin utilizarea unui convertizor de frecvență compatibil, debitul instalației poate fi adaptat necesarului real de extracție.

Această soluție este utilă în bucătăriile profesionale unde necesarul de extracție poate varia în funcție de numărul și tipul echipamentelor utilizate.

Accesorii disponibile

Pentru seria RUCK MPC sunt disponibile mai multe accesorii pentru configurarea instalației:

• convertizor de frecvență;
• potențiometru pentru reglarea turației;
• control pentru presiune constantă;
• senzori pentru debit și temperatură;
• cutie pentru filtre;
• cadru de bază;
• protecție pentru motor;
• racorduri și adaptoare pentru tubulatură;
• clapete automate;
• elemente pentru decuplare fonică și etanșare;
• grile de protecție;
• protecție împotriva intemperiilor;
• accesorii pentru instalare la exterior.

Accesoriile se aleg separat în funcție de configurația instalației.
